Fertigungsbeispiele
Unsere Bettfräs- und Fahrständermaschinen zeichnen sich durch ihre Vielseitigkeit aus. Somit sind Bearbeitungen der unterschiedlichsten Werkstück- größen und typen aus den verschiedensten Materialien möglich. Nachfolgend finden Sie einen kleinen Auszug von Werkstücken welche auf Stadler HDC-Bettfräs- oder Fahrständermaschinen gefertigt wurden:

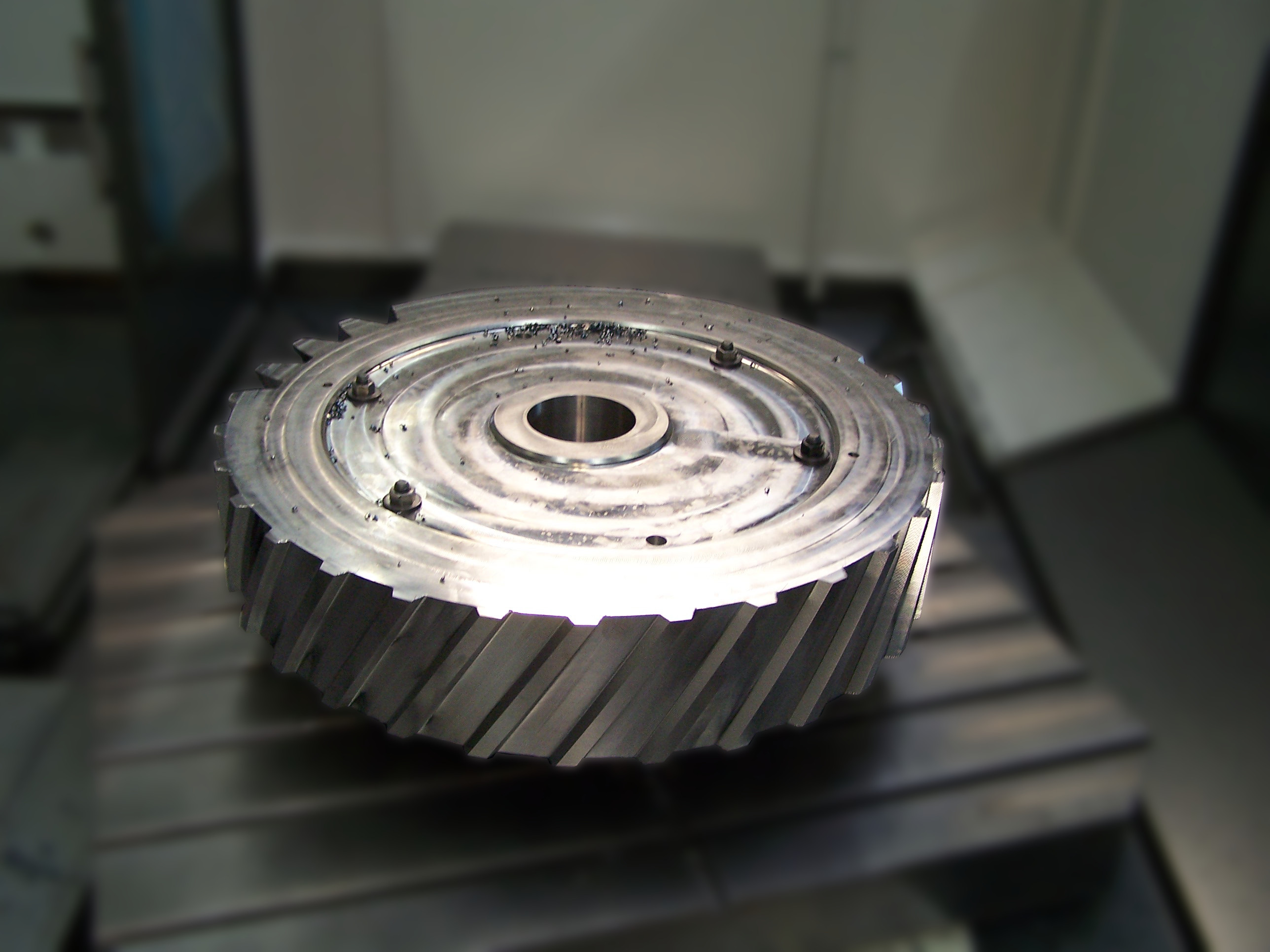

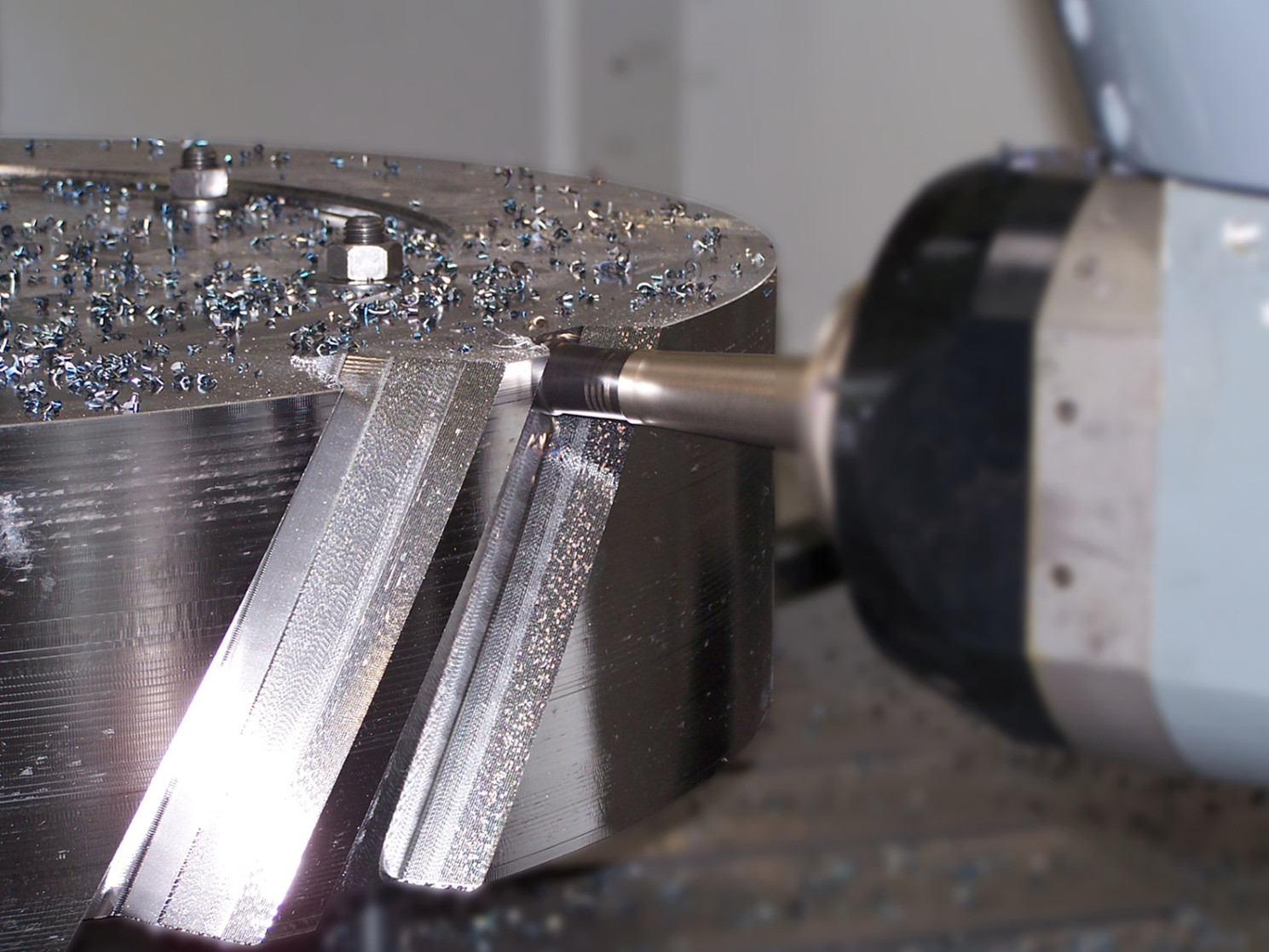

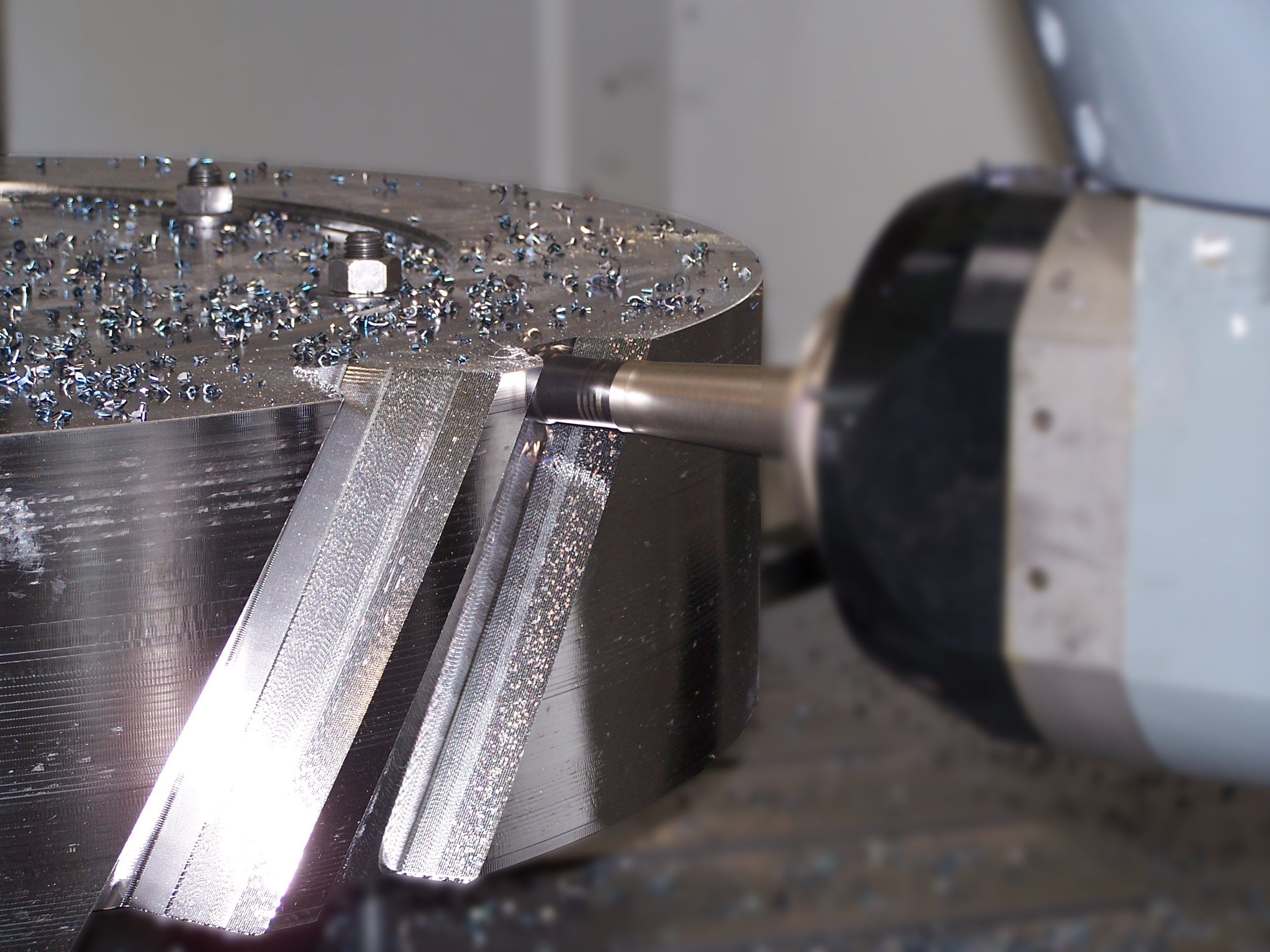

| Werkstück: |
| Material: | 42CrMo4 |  |
 |
| Aufspannungen: | 1 | ||
| Schnittdaten: | HSC-Fräser ∅ 32 r1,6 | ||
| Drehzahl: | n = 1790 U/min | ||
| Vorschub: | Vf = 3760 mm/min | ||
| Schnitttiefe: | ap = 0,7 - 1,5 mm | ||
| Schnittge- schwindigkeit: |
120 - 180 m/min | ||
| Bearbeitungszeit: | |||
| Oberflächengüte | Rz 100/25 |

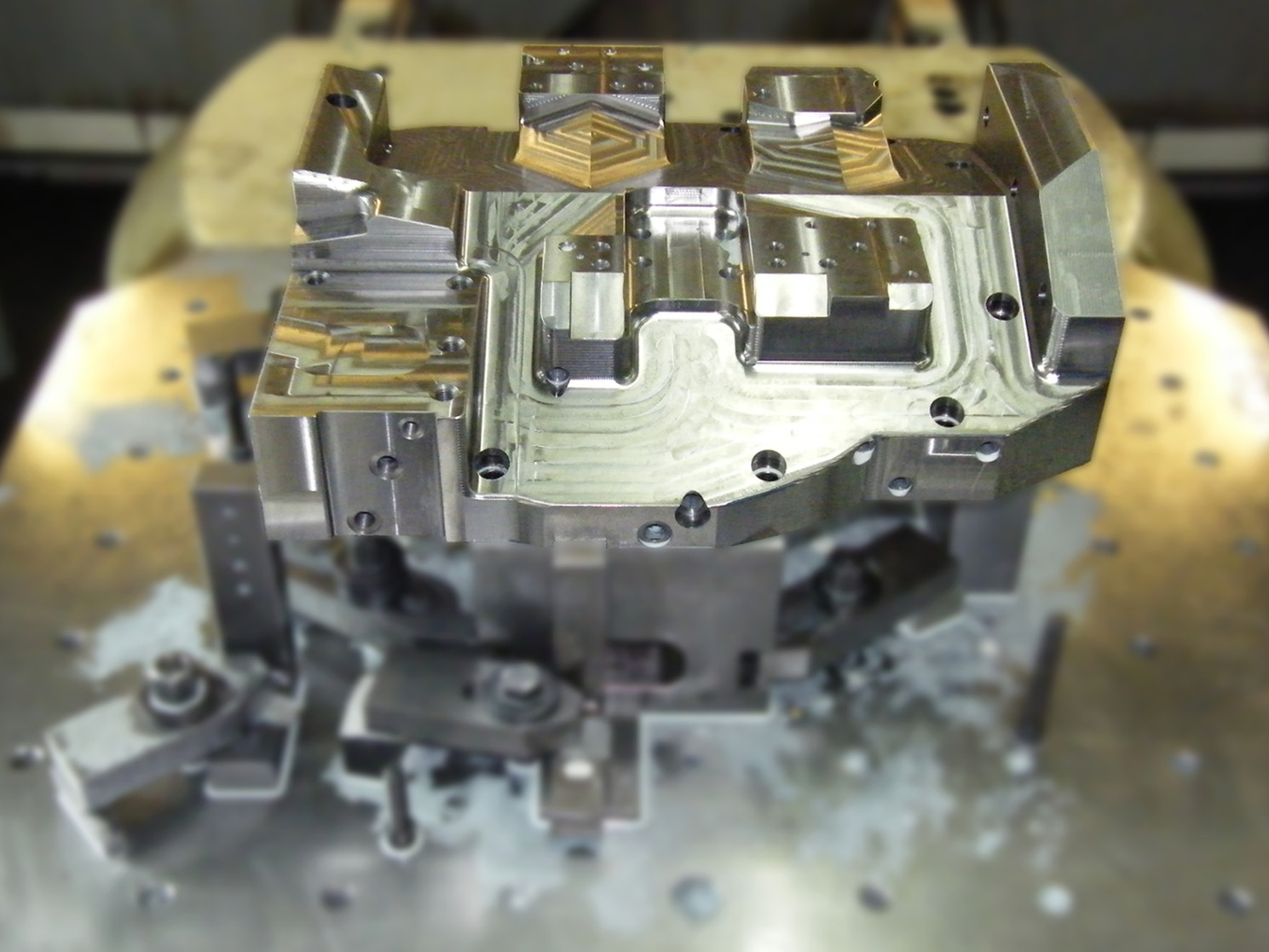

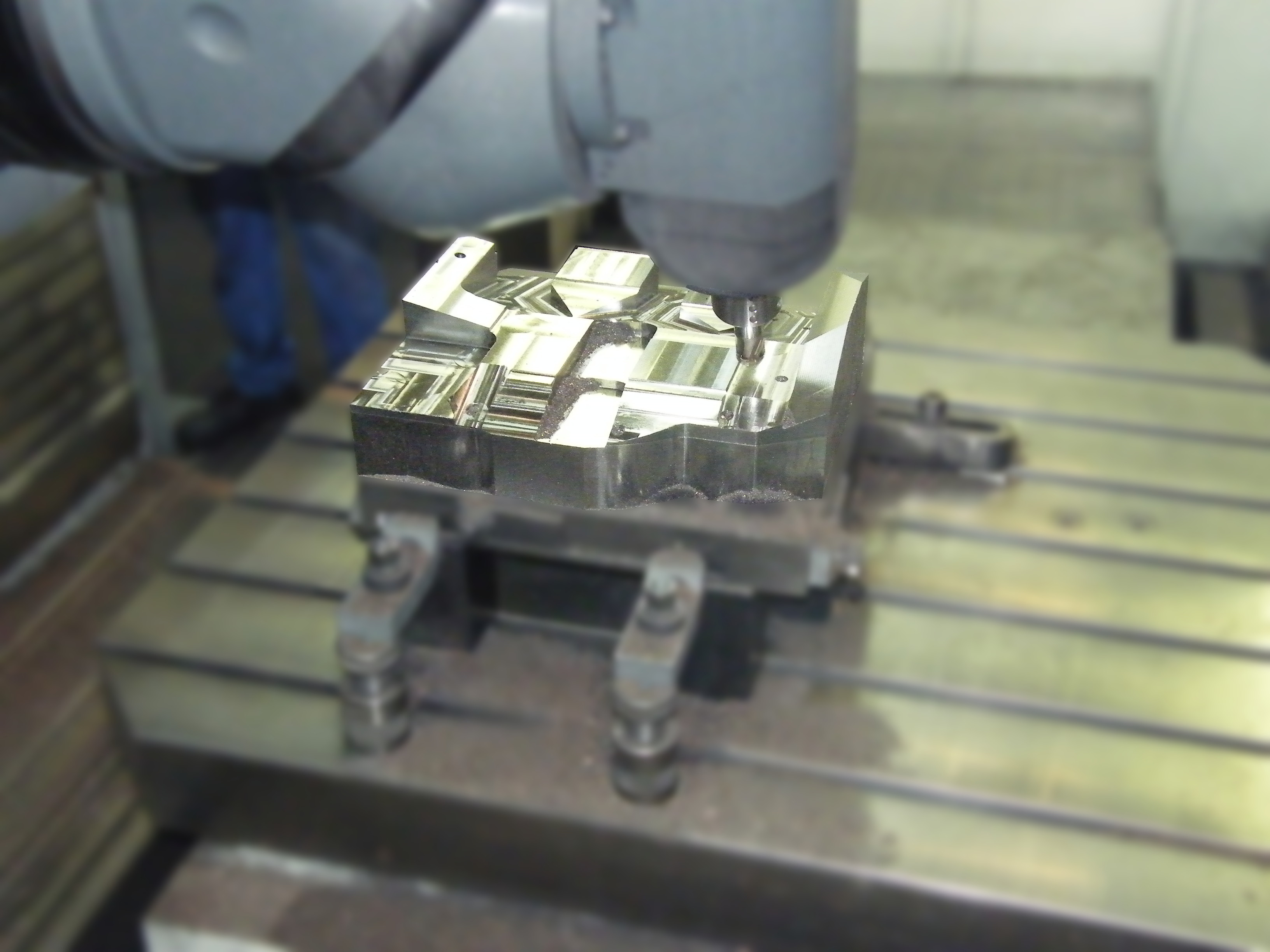

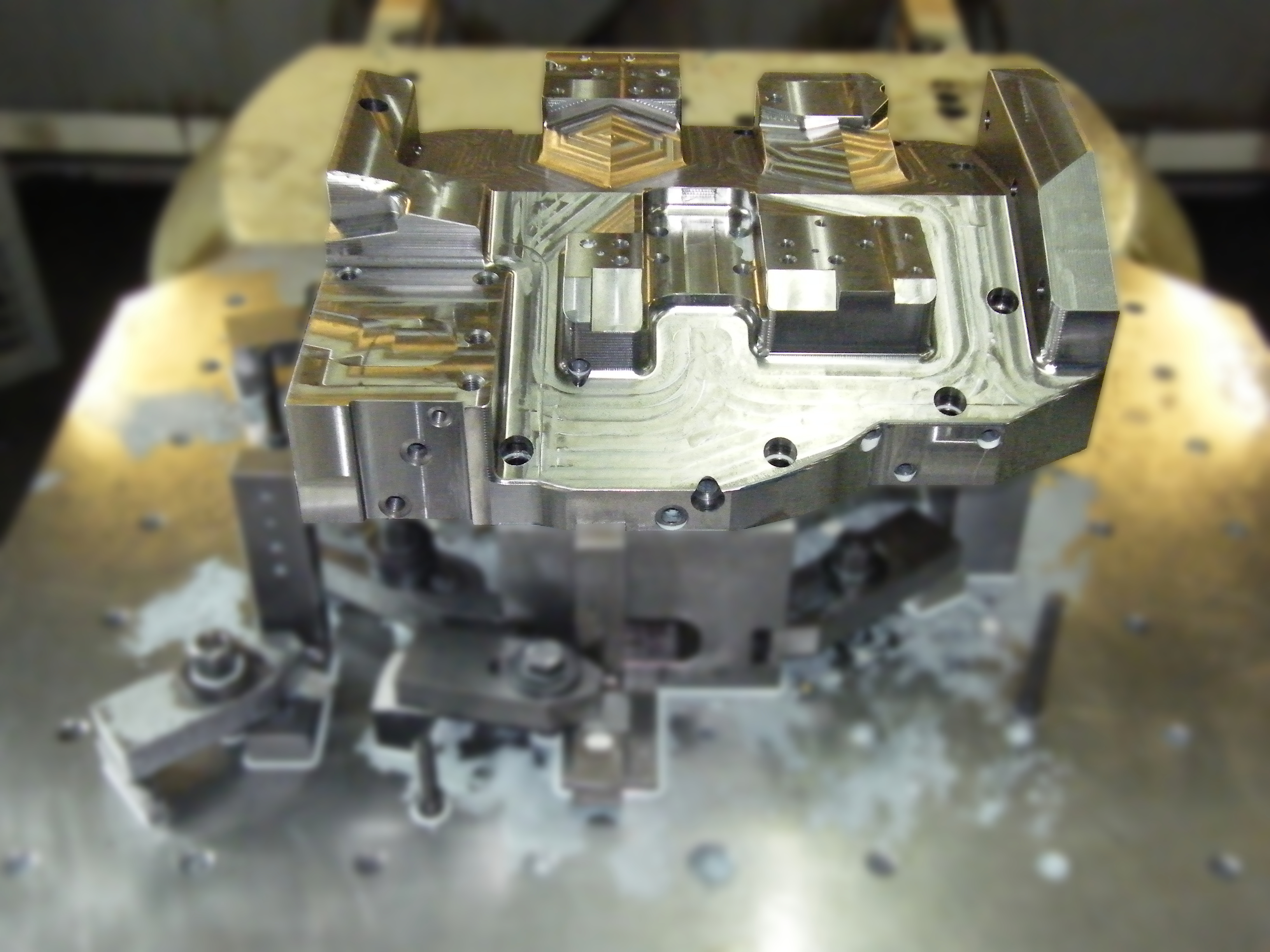

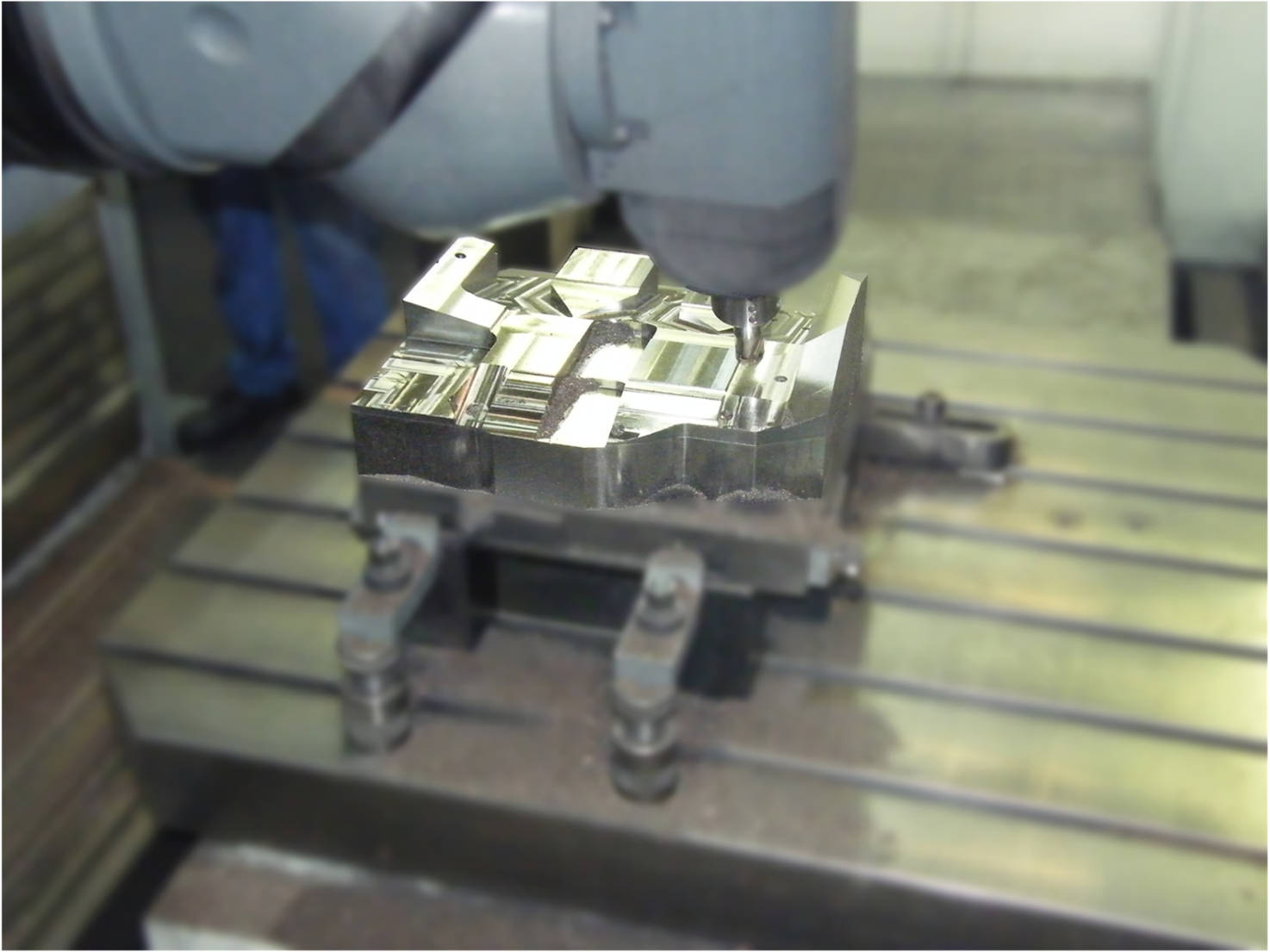

| Werkstück: |
| Material: | 16MnCr5 |  |
 |
| Aufspannungen: | 4 | ||
| Schnittdaten: | HSC-Fräser ∅ 50 r3 Z4 | ||
| Drehzahl: | n = 1400 U/min | ||
| Vorschub: | Vf = 3900 mm | ||
| Schnitttiefe: | ap = 0,7 - 1,5 mm | ||
| Schnittge- schwindigkeit: |
80 - 220 m/min | ||
| Bearbeitungszeit: | 30 Std. | ||
| Oberflächengüte | Rz 100/25 |
