Fertigungsbeispiele
Unsere Bettfräs- und Fahrständermaschinen zeichnen sich durch ihre Vielseitigkeit aus. Somit sind Bearbeitungen der unterschiedlichsten Werkstück- größen und typen aus den verschiedensten Materialien möglich. Nachfolgend finden Sie einen kleinen Auszug von Werkstücken welche auf Stadler HDC-Bettfräs- oder Fahrständermaschinen gefertigt wurden:

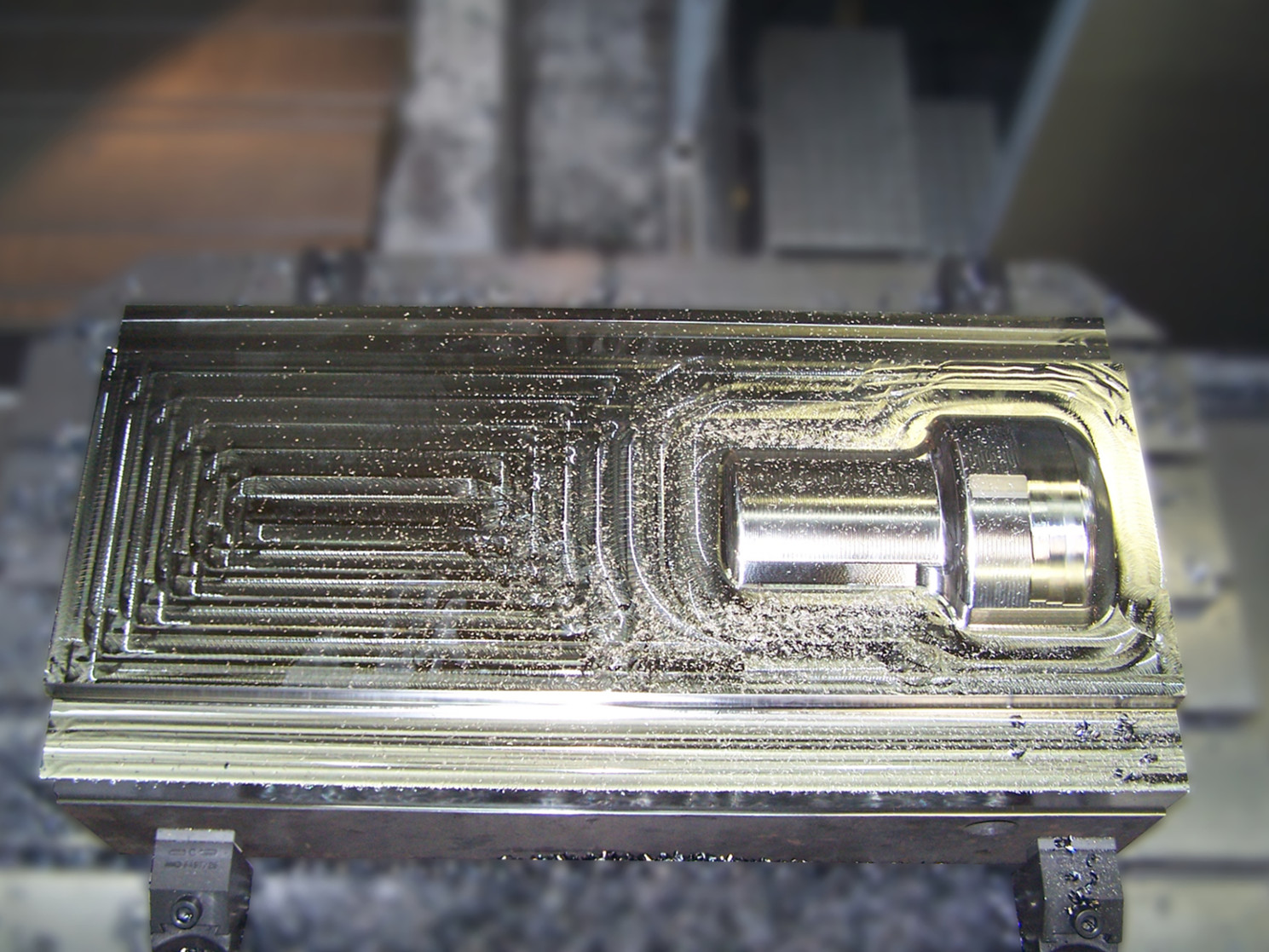

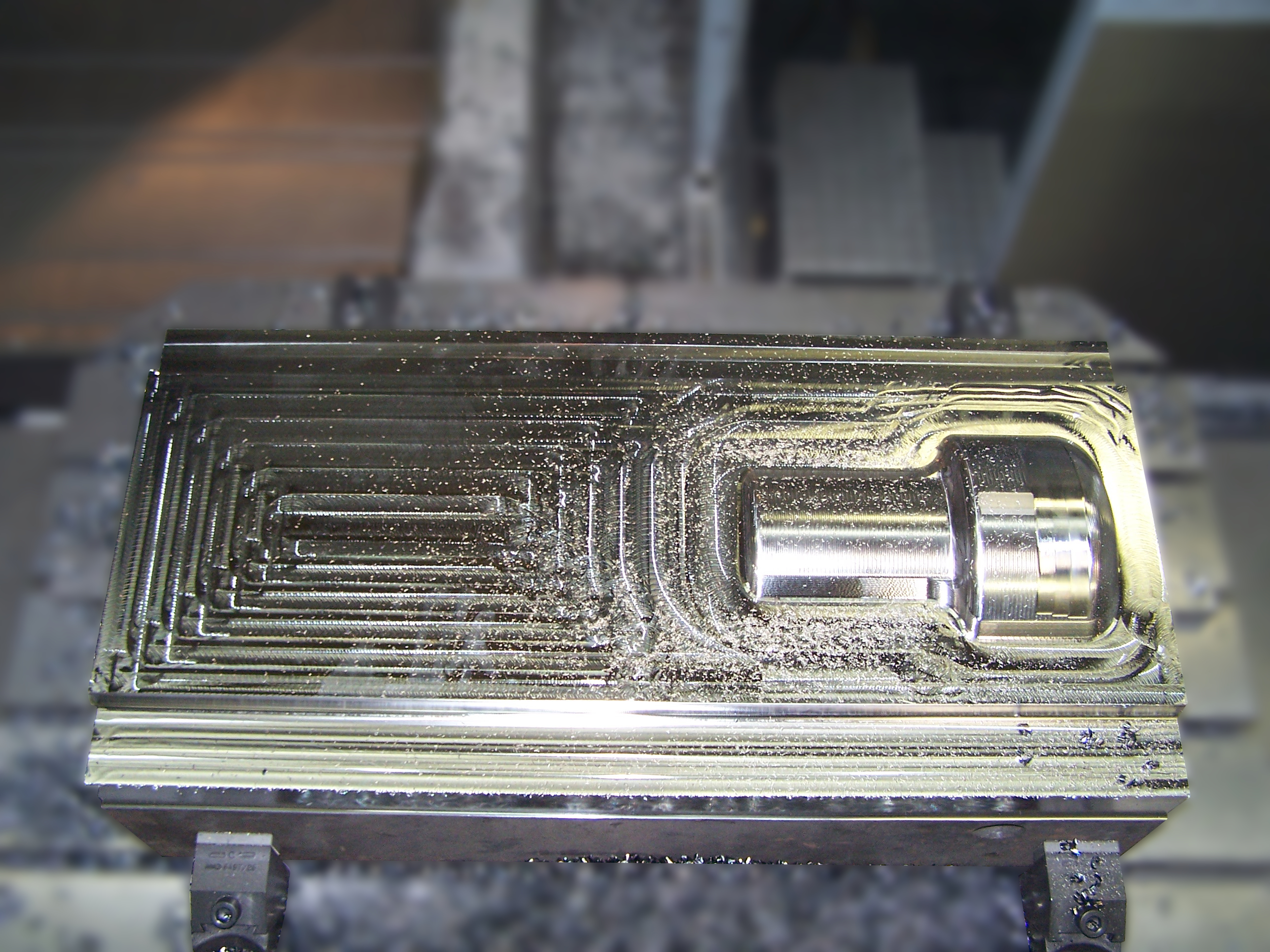

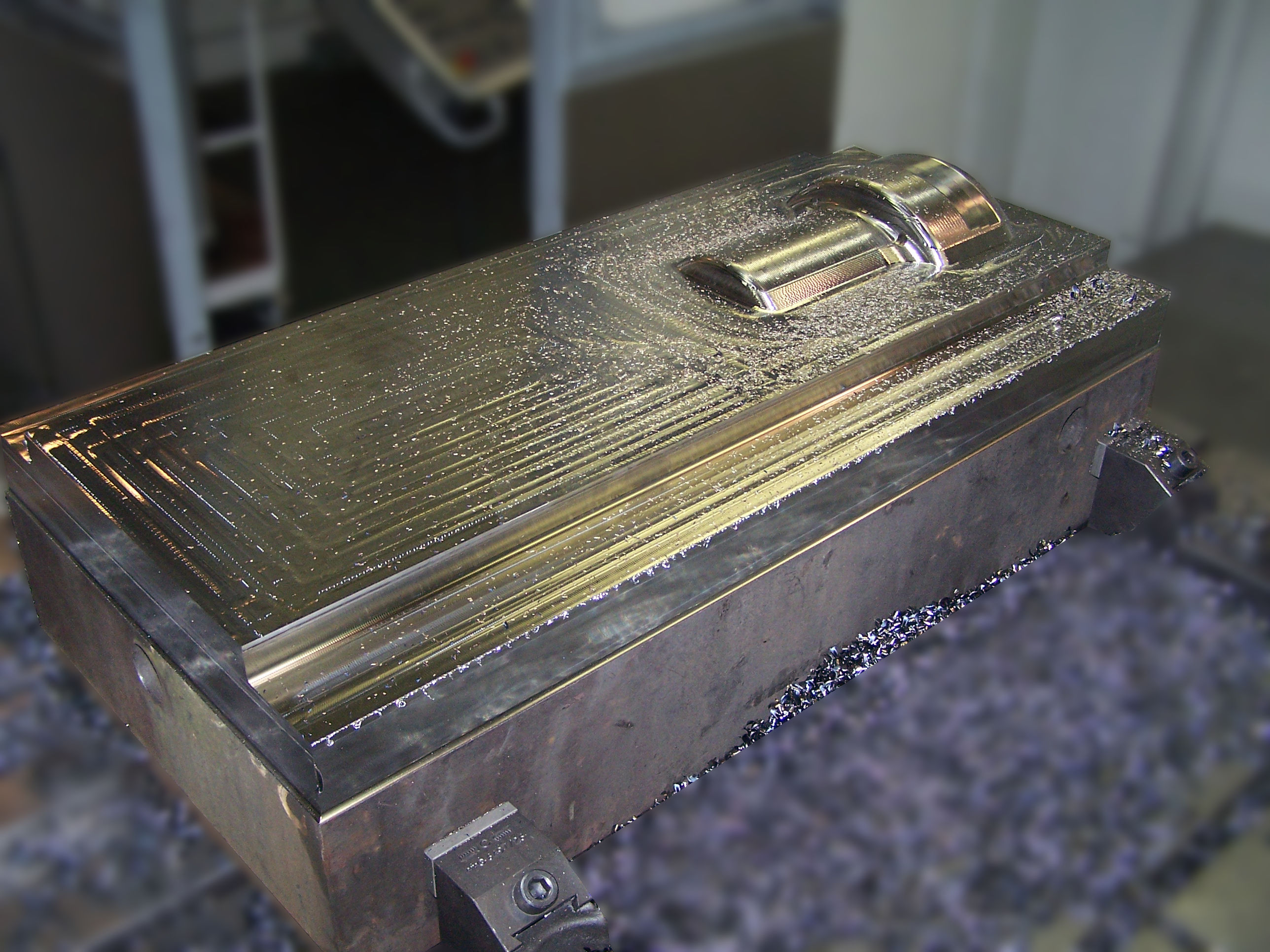

| Werkstück: |
| Material: | 40CrMnMo7 |  |
 |
| Aufspannungen: | 2 | ||
| Schnittdaten: | Radiusfräser ∅ 52 r6 Z5 | ||
| Drehzahl: | n = 1100 U/min | ||
| Vorschub: | Vf = 2200 mm/min | ||
| Schnitttiefe: | ap = 1 mm | ||
| Schnittge- schwindigkeit: |
120 - 200 m/min | ||
| Bearbeitungszeit: | |||
| Oberflächengüte | Rz 100 |

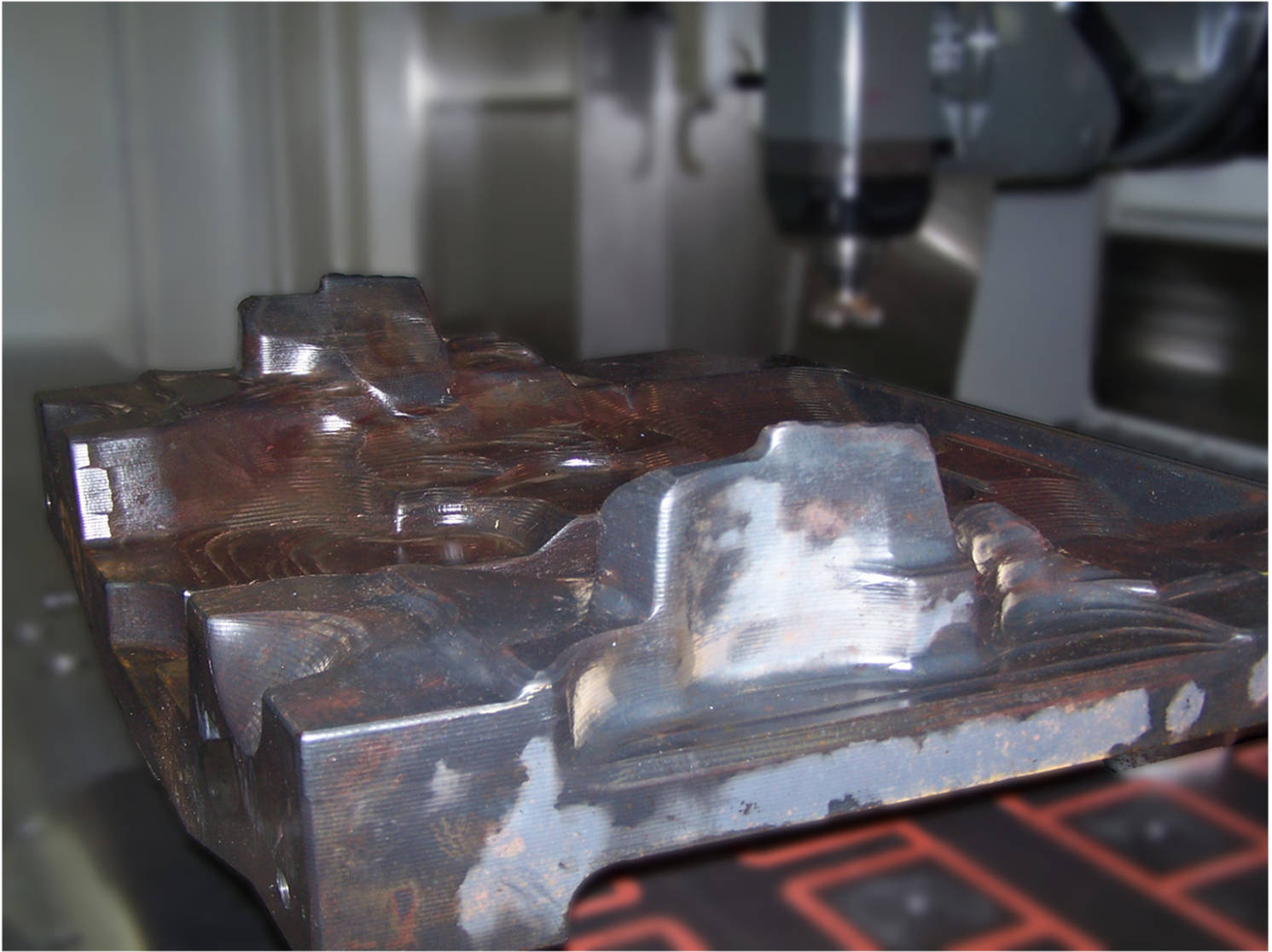

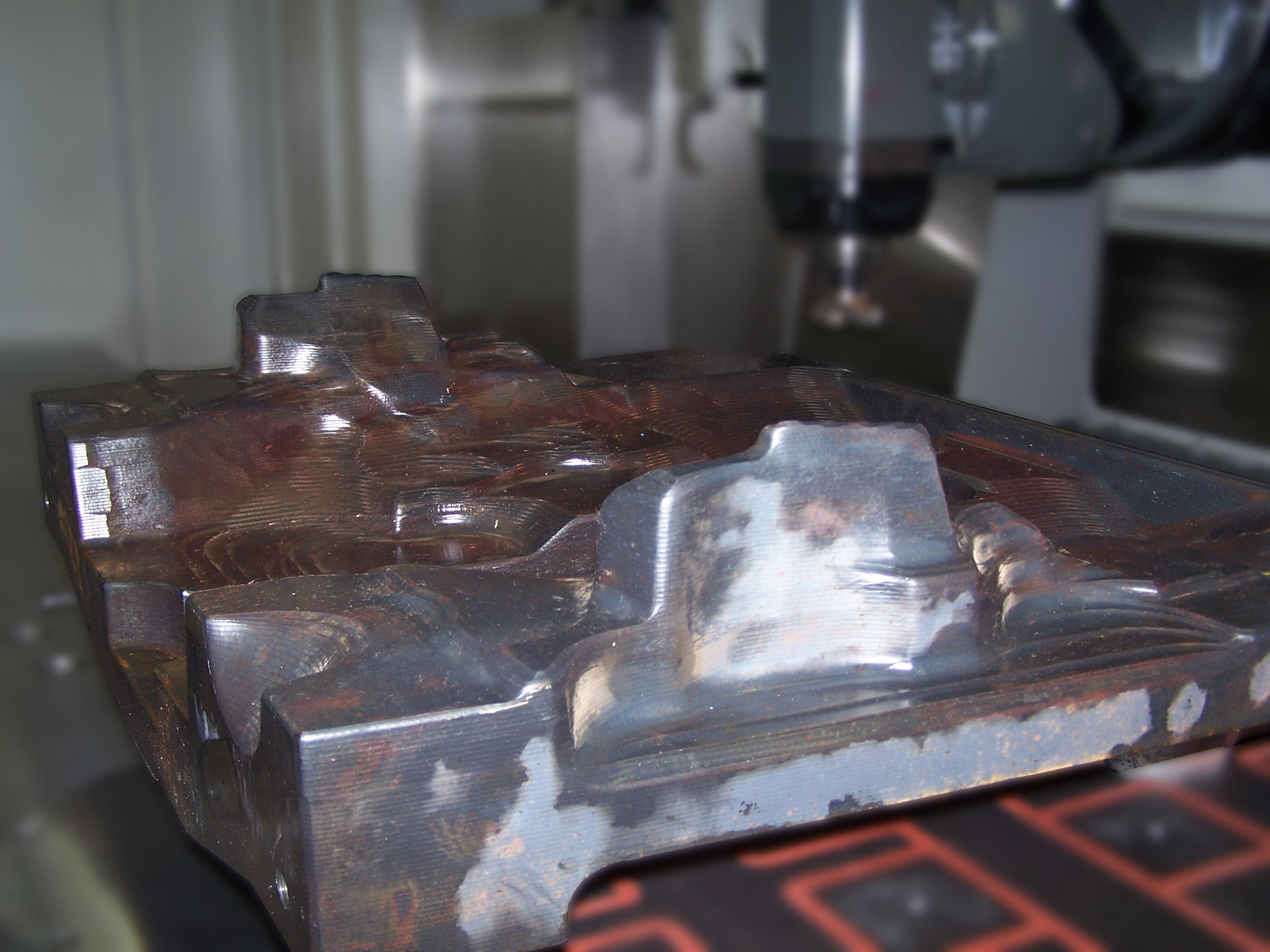

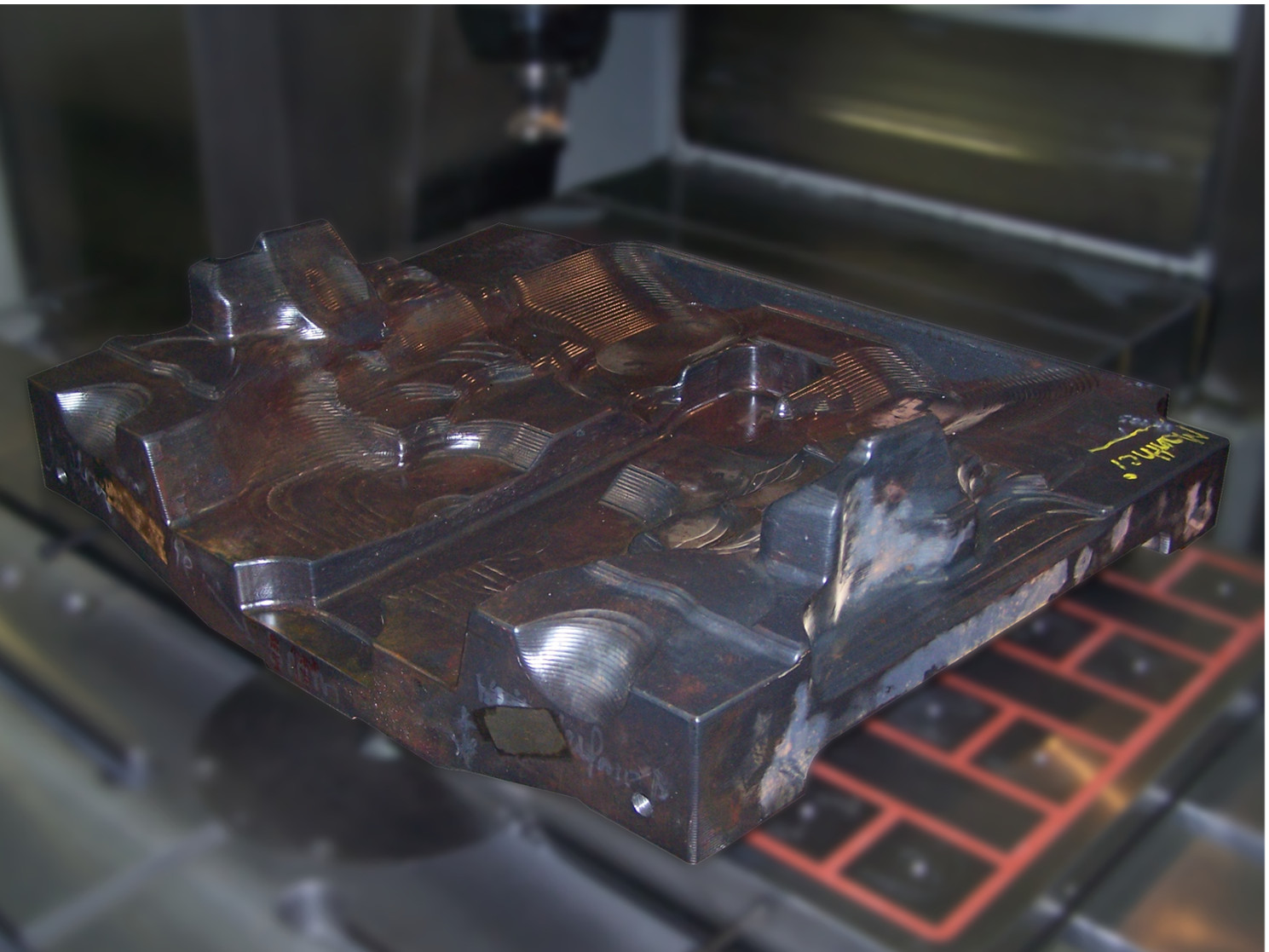

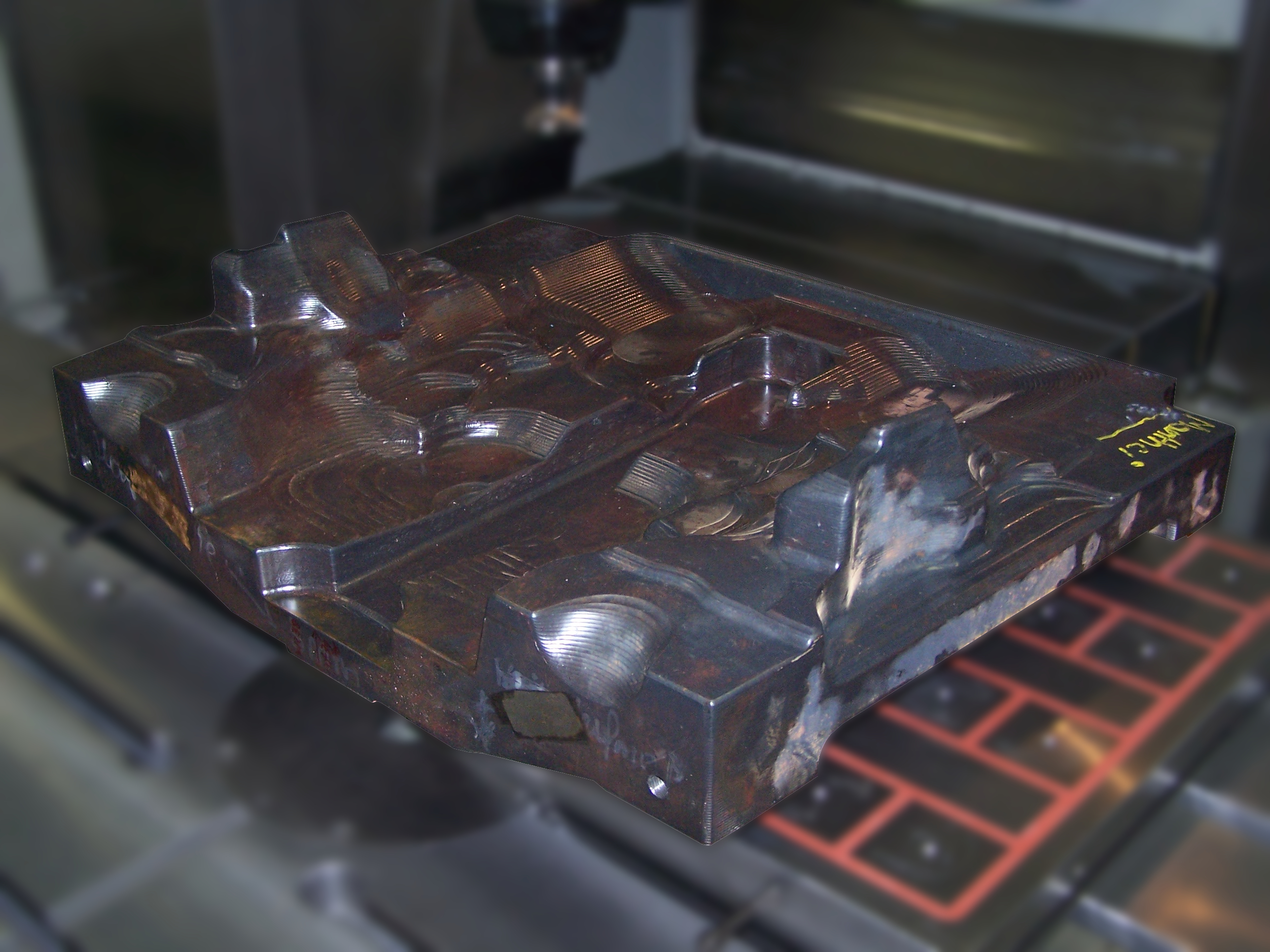

| Werkstück: |
| Material: | 40CrMnMo7 |  |
 |
| Aufspannungen: | 1 | ||
| Schnittdaten: | VHM-Kugelfräser ∅ 16 Z4 | ||
| Drehzahl: | n = 3180 U/min | ||
| Vorschub: | Vf = 1272 mm/min | ||
| Schnitttiefe: | ae = 0,5 | ||
| Schnittge- schwindigkeit: |
80 - 120 m/min | ||
| Bearbeitungszeit: | |||
| Oberflächengüte: | ra 1,6 |
