Fertigungsbeispiele
Unsere Bettfräs- und Fahrständermaschinen zeichnen sich durch ihre Vielseitigkeit aus. Somit sind Bearbeitungen der unterschiedlichsten Werkstück- größen und typen aus den verschiedensten Materialien möglich. Nachfolgend finden Sie einen kleinen Auszug von Werkstücken welche auf Stadler HDC-Bettfräs- oder Fahrständermaschinen gefertigt wurden:

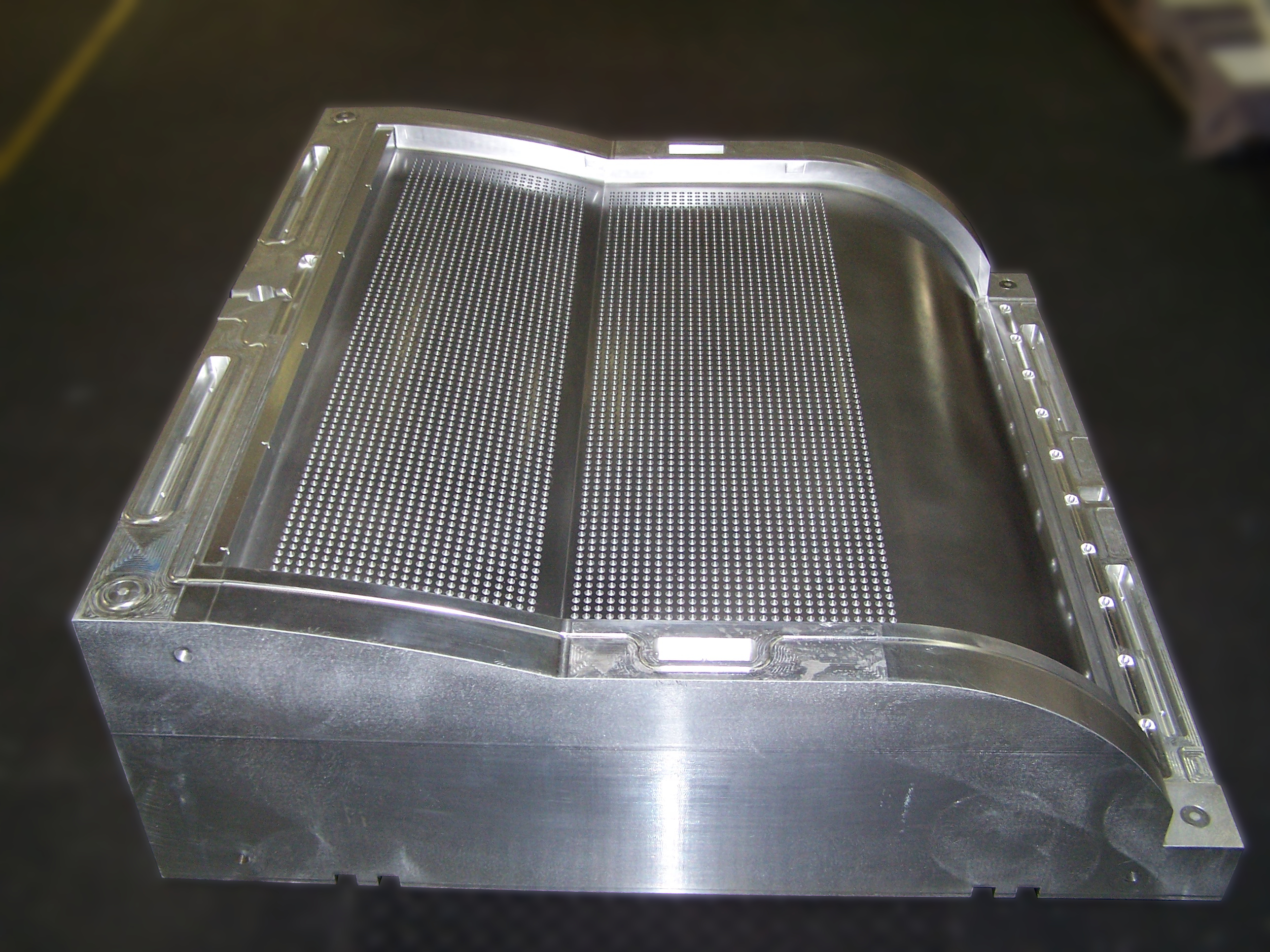

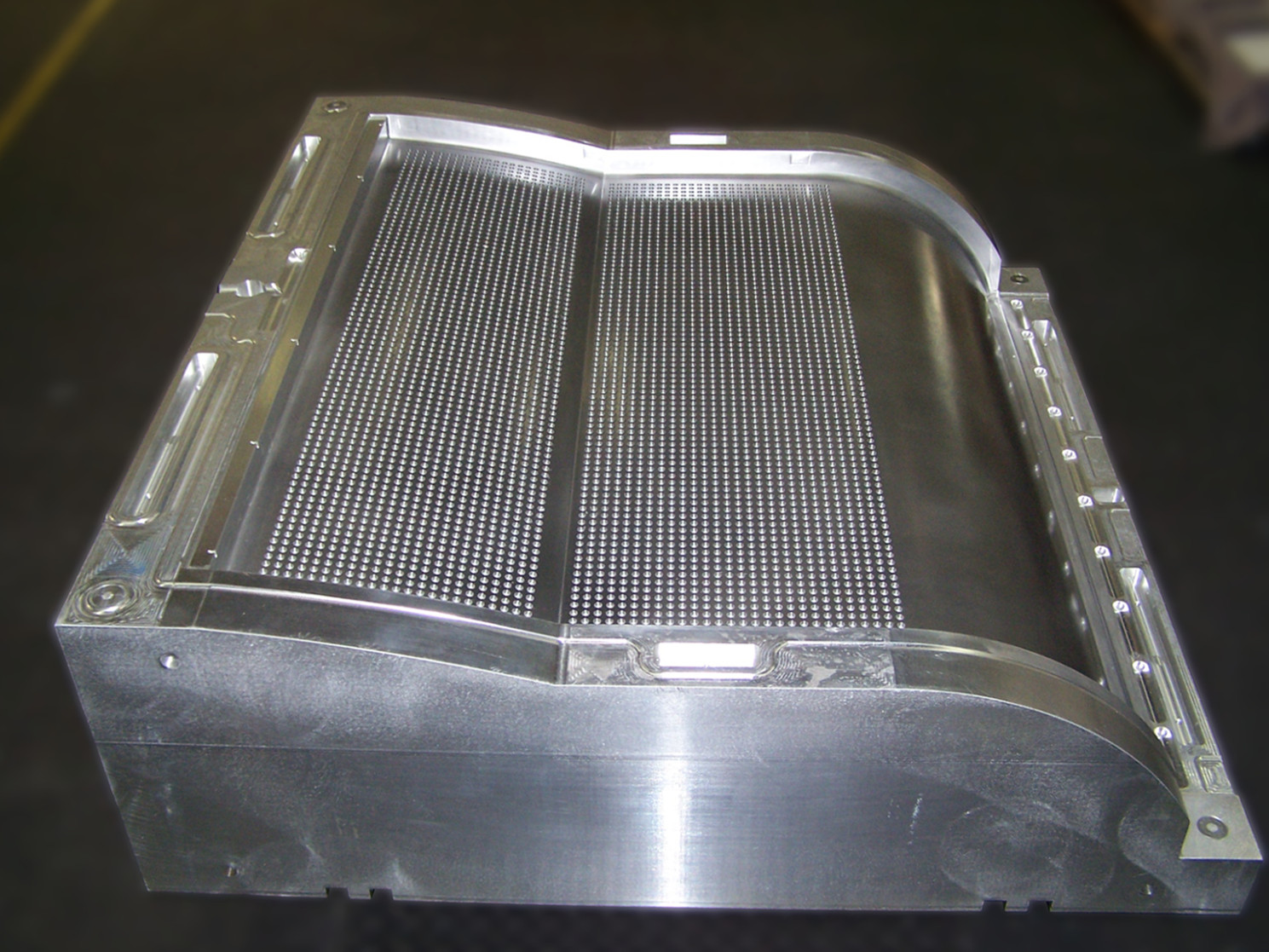

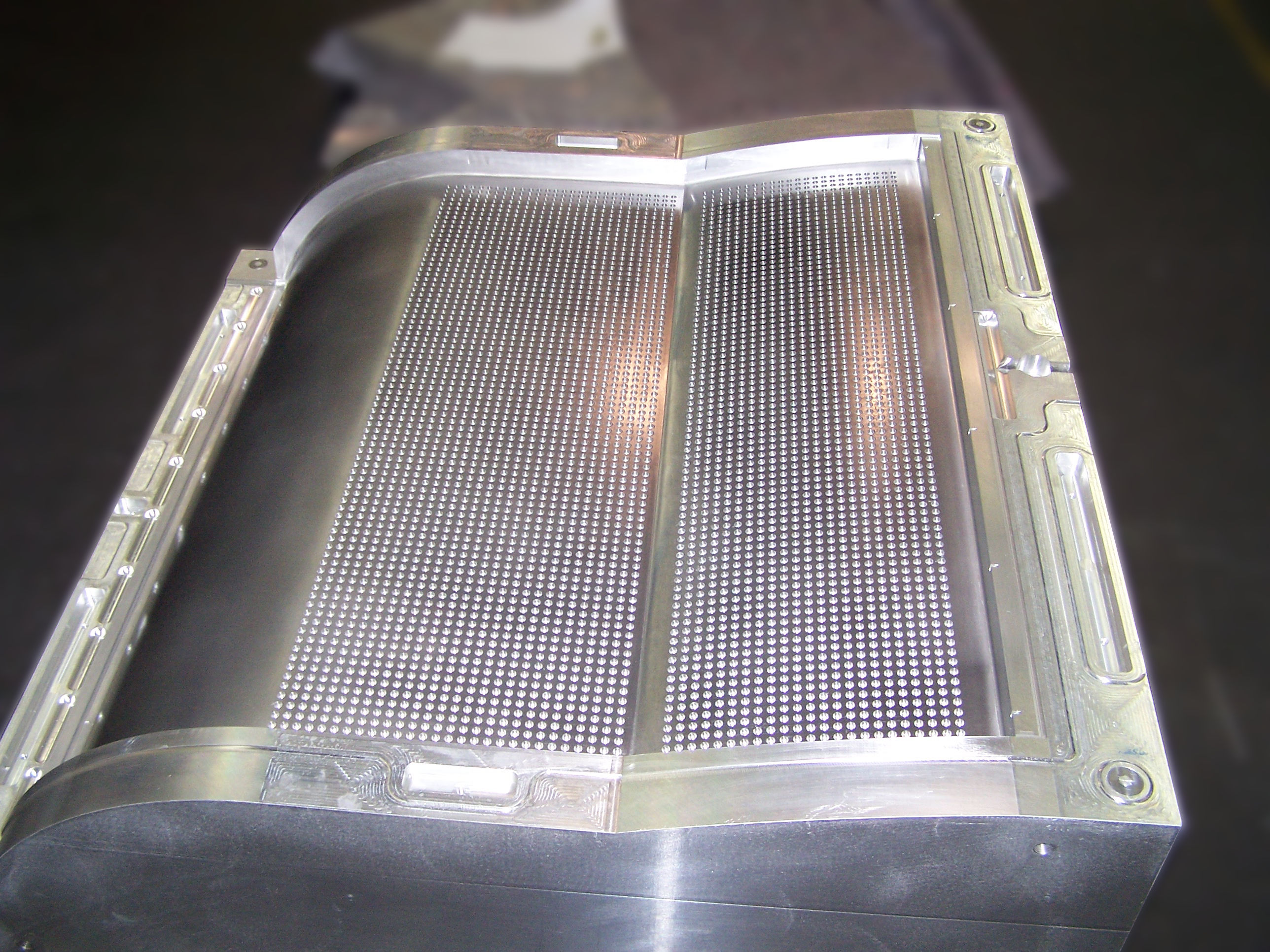

| Werkstück: |
| Material: | ALMg4,5Mn0,7 |  |
 |
| Aufspannungen: | 1 | ||
| Schnittdaten: | VHM-Schaftfräser ∅ 6 Z2 | ||
| Drehzahl: | n = 10000 U/min | ||
| Vorschub: | Vf = 800 mm/min | ||
| Schnitttiefe: | ap = 1 mm | ||
| Schnittge- schwindigkeit: |
bis 1500 m/min | ||
| Bearbeitungszeit: | |||
| Oberflächengüte | Rz 6,3 |

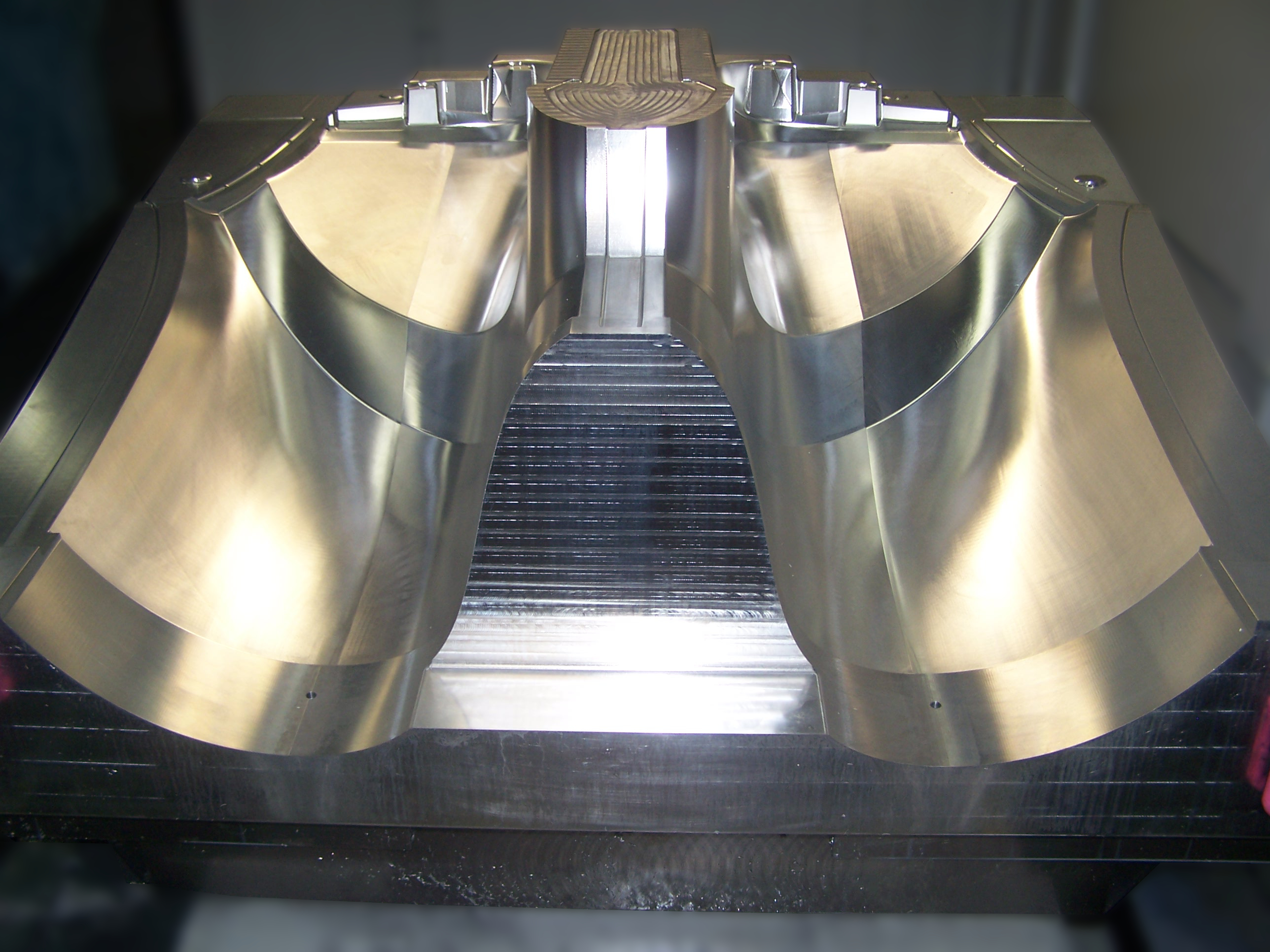

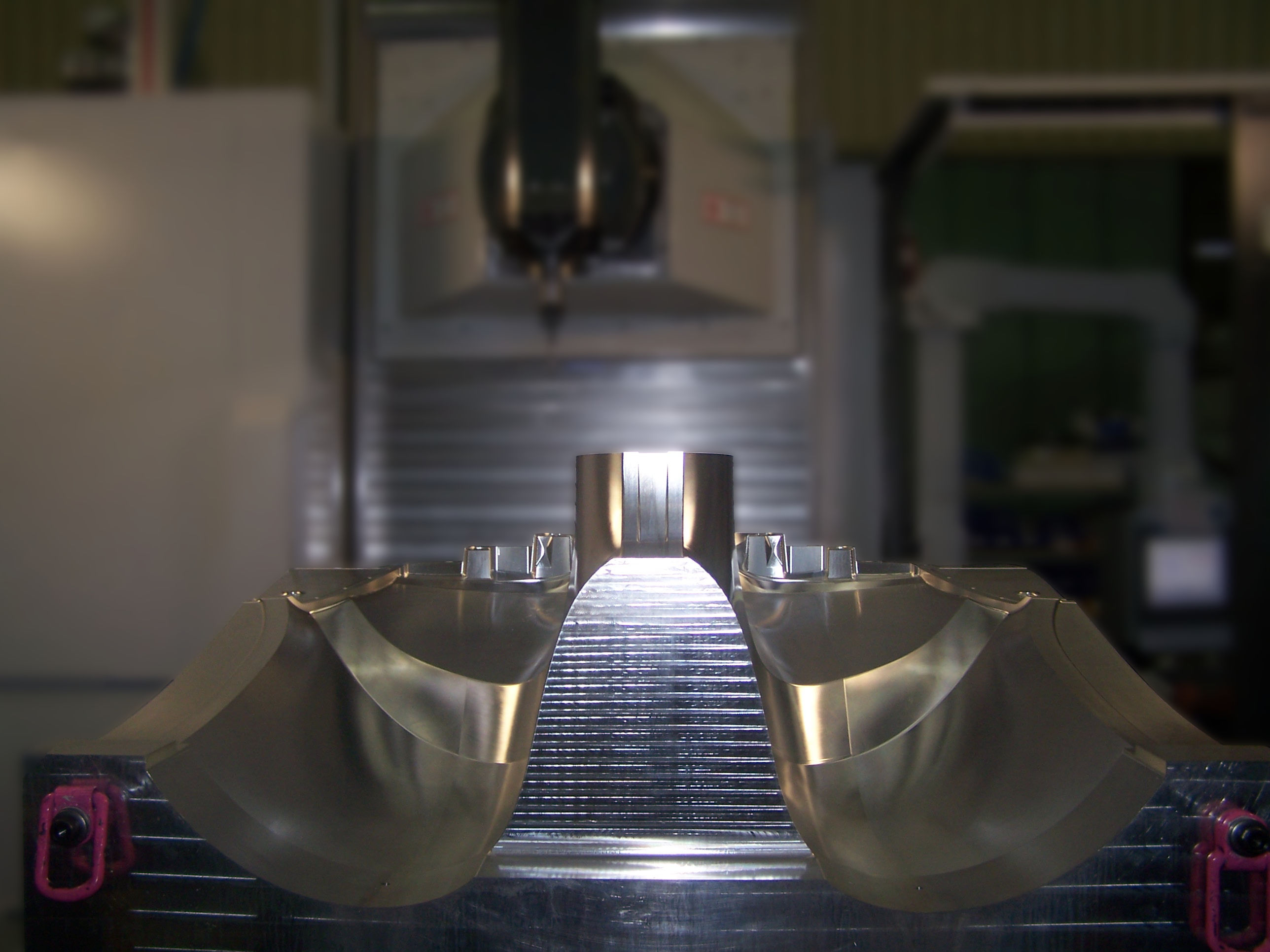

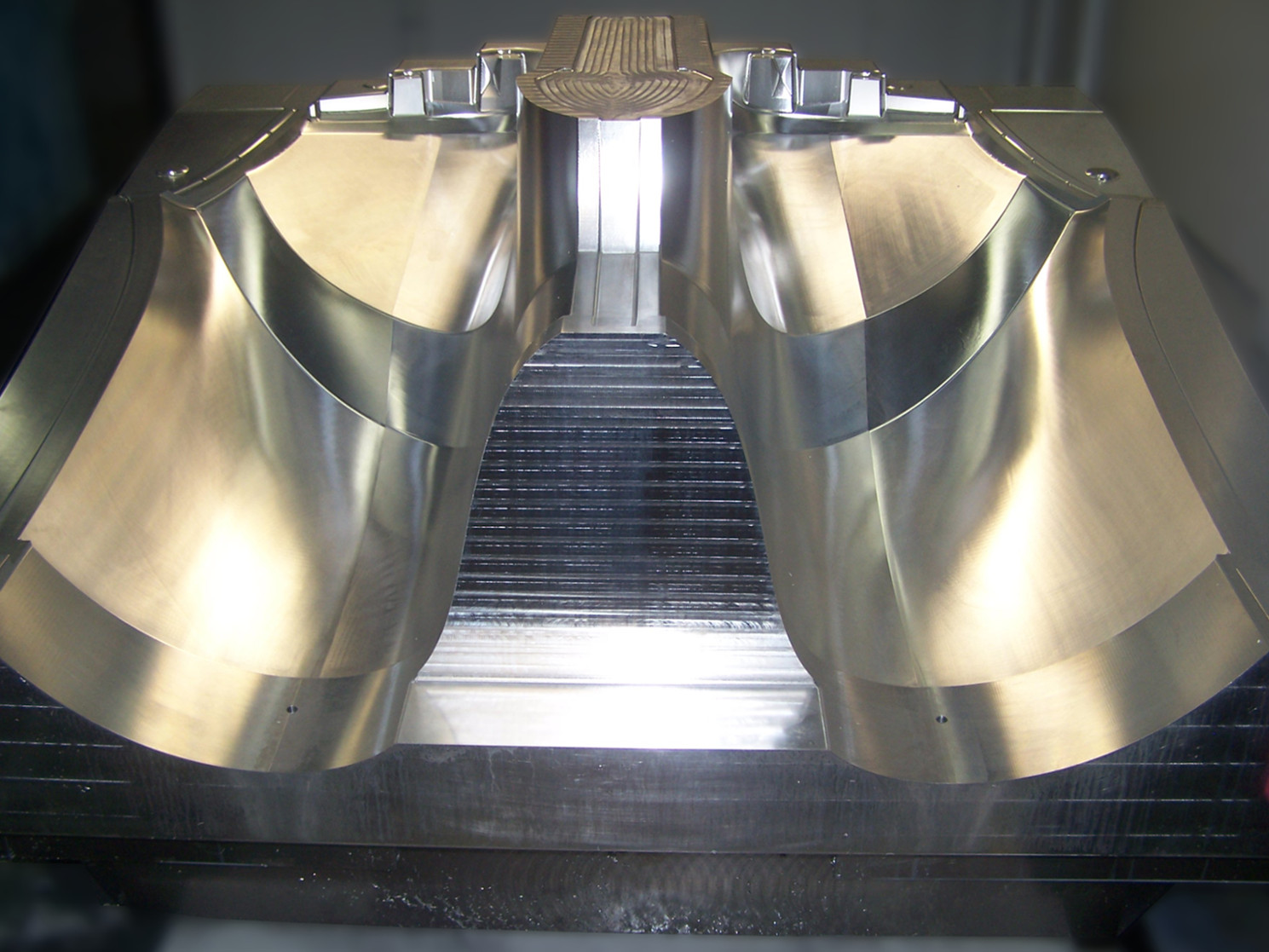

| Werkstück: |
| Material: | ALMg4,5Mn0,7 |  |
 |
| Aufspannungen: | 6 | ||
| Schnittdaten: | VHM-Kugelfräser ∅ 16 Z3 | ||
| Drehzahl: | n = 10000 U/min | ||
| Vorschub: | Vf = 4500 mm/min | ||
| Schnitttiefe: | ae = 0.5 mm | ||
| Schnittge- schwindigkeit: |
120 - 180 m/min | ||
| Bearbeitungszeit: | |||
| Oberflächengüte | Ra = 0,8 |
